首頁 > 基礎電子測量儀器 邏輯分析儀 > LAP-C 系列 (16-32通道/100-200 MHz timing)
> LAP-C-322000 32通道/2M bits/ 200MHz 邏輯分析儀
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
- 功能說明
-
具有外部按鈕執行邏輯分析儀取樣功能 在孕龍邏輯分析儀的硬體上，有一個START的按鈕，當邏輯分析儀軟體在開啟的狀態，可利用此按鈕來讓邏輯分析儀執行取樣的動作。此按鈕能讓您更快速的操作邏輯分析儀取得被測物的資料。 壓縮技術

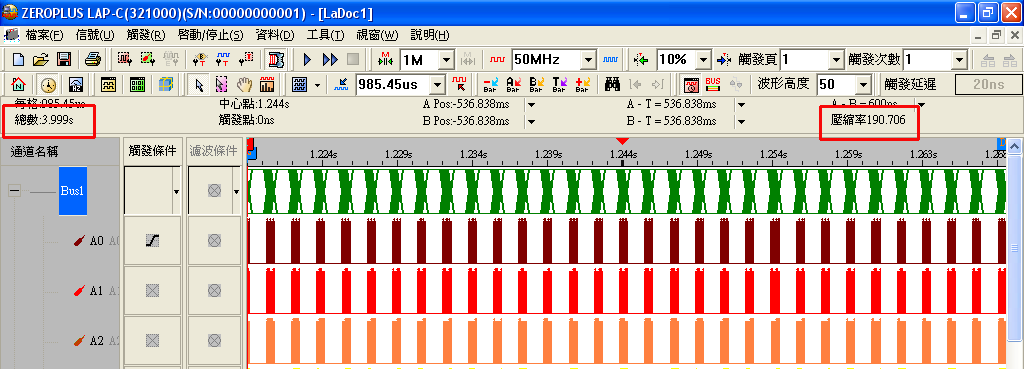

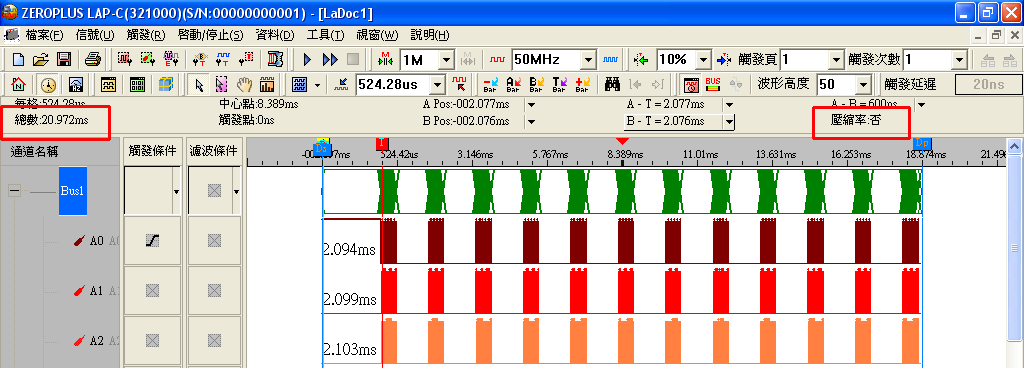

孕龍科技推出波行壓縮專利技術，可以在不增加記憶體的狀況下獲取更長的波形資料。For Example：設定記憶體深度為1M，取樣率為50MHz。未開啟壓縮功能時僅可擷取20.972ms，若開啟壓縮功能後，以同樣記憶深度為1M，取樣率為50MHz進行取樣，則可以將波形時間增加至3.999s，大大的提升了擷取資料量。 信號濾波延遲
孕龍科技推出了信號濾波延遲專利技術，信號濾波功能可以將訊號進行條件式的擷取，如下圖所述，將A1通道設定濾波條件為高準位，透過上下並列視窗的比較可明顯看出兩者間的差異，而信號濾波延遲則是能夠將信號濾波的條件更加靈活化，使用者可自行設定過濾的時間狀態。
For Example：客戶端有一組DUT出現Bug，Bug的內容是當程式讀取的時候可能會出現讀取錯誤的情況，此時就可以利用信號濾波延遲進行條件式的擷取，藉此進行Bug分析 （讀取狀態為0X5A、讀取命令週期為10us）透過信號濾波延遲功能，邏輯分析儀就可以只針對當0X5A的數值出現後僅擷取命令時間10us，進而分析Bug的發生問題。觸發分頁技術
孕龍邏輯分析儀加入了觸發分頁(Trigger Page)的專利技術，Trigger Page簡單的說就是將連續又漫長的訊號資料分頁。
以目前所設定的記憶體長度為一頁，觸發點的所在即為第一頁，分析完第一頁的資料後，只要被測物的資料每一次都是相同的，且觸發狀態設定不變，就可以將Trigger Page設為2再重新啟動邏輯分析儀，待邏輯分析儀停止擷取資料且完成顯示時，波形顯示區內的內容即為第二頁的資料，第二頁的資料就是緊接著第一頁結束後的資料。

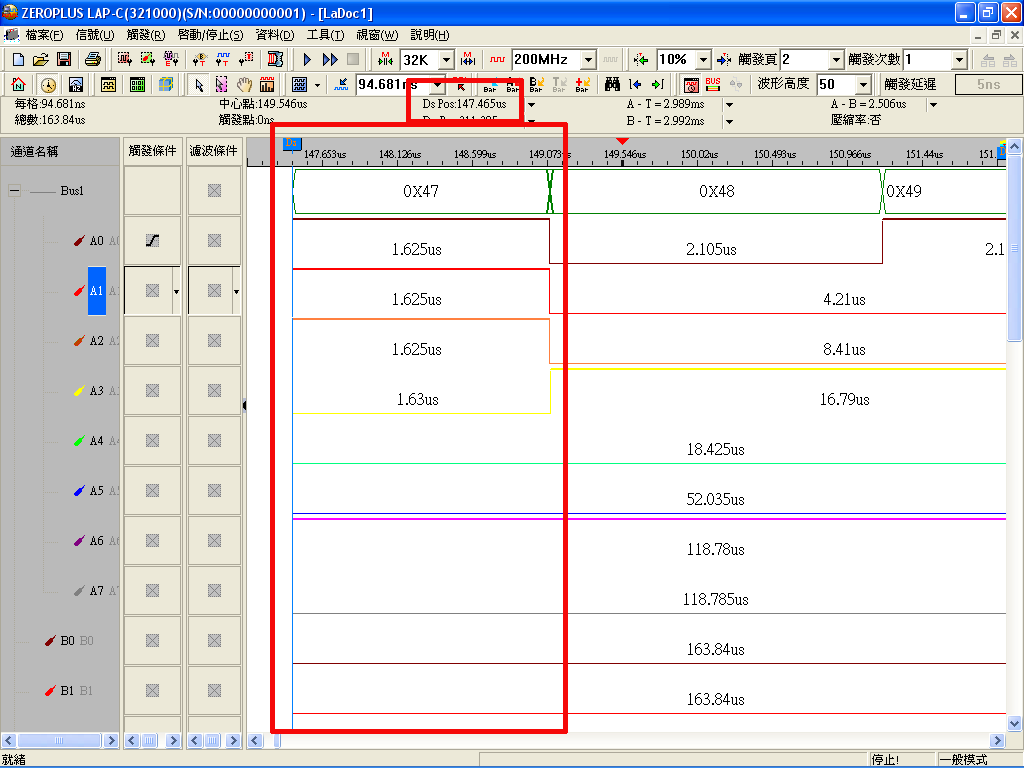

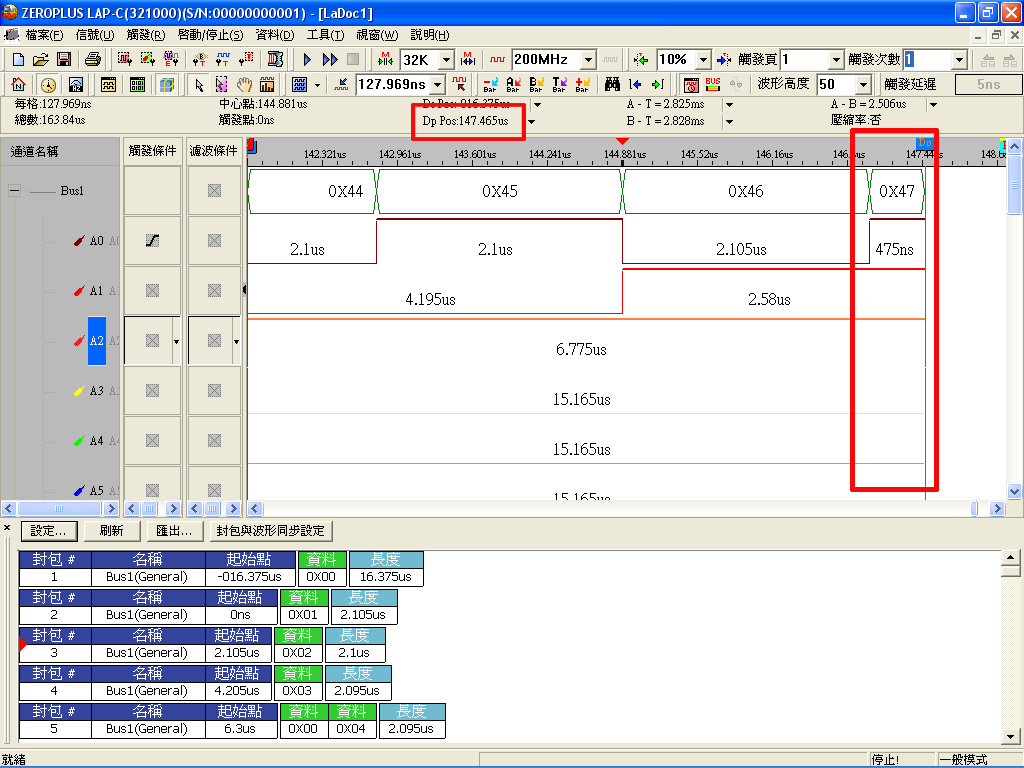

For Example：設定記憶深度為32K、取樣率為200MHz，設定觸發分頁為1，所擷取訊號的結束點為147.465us，而資料為0X47的前半段，再以相同記憶深度與取樣率進行擷取，設定觸發分頁為2時，所擷取訊號開始點為觸發分頁1時的結束點147.465us，此時可看見資料0X47的後半段。觸發次數計算
孕龍邏輯分析儀加入了觸發次數計算（Trigger Counter）的技術，Trigger Counter，的功能是將有一個以上符合觸發值的被測信號，使用者可決定觸發點是要在第幾個符合觸發設定的位置進行觸發，
第一次碰到觸發的設定狀態時就觸發Trigger Counter就要設定為1（預設），第三次碰到觸發的設定狀態時才觸發Trigger Counter就要設定為3，依此類推。
Trigger Counter最大可設至65535次。記憶體分析

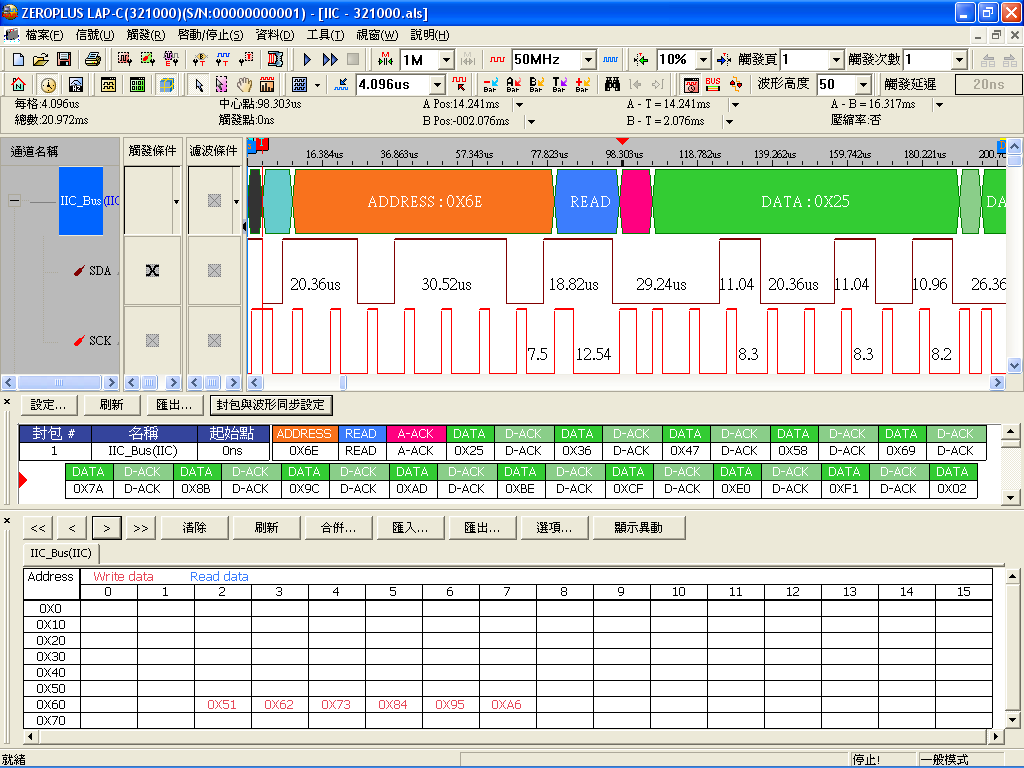

孕龍邏輯分析儀加入了記憶體分析功能(Memory Analyzer)，針對匯流排中有使用ADDRESS的類別，如IIC、HDQ、3-WIRE、PM、SM、IIC(EEPROM 24LX)…等等，能夠將匯流排中的ADDRESS、READ/WRITE、DATA狀態記錄於記憶體分析表中，讓使用者進行匯流排分析時也能夠針對ADDRESS、READ/WRITE、DATA加以記錄分析。 匯流排協定分析實例 – IIS匯流排協定分析解碼

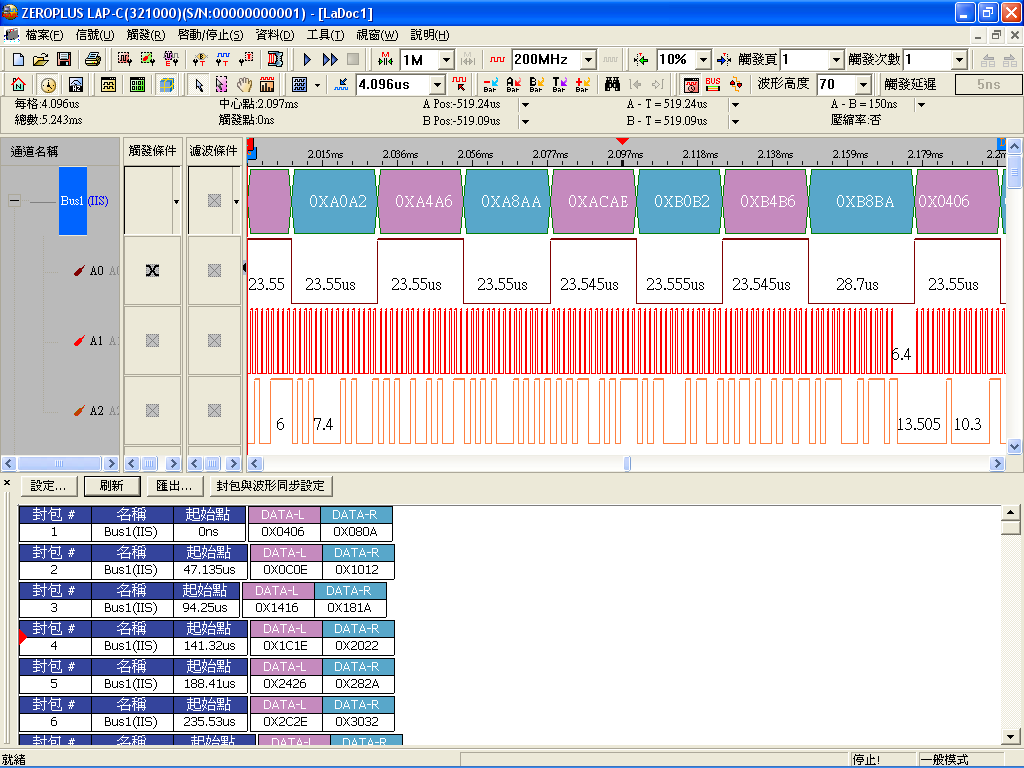

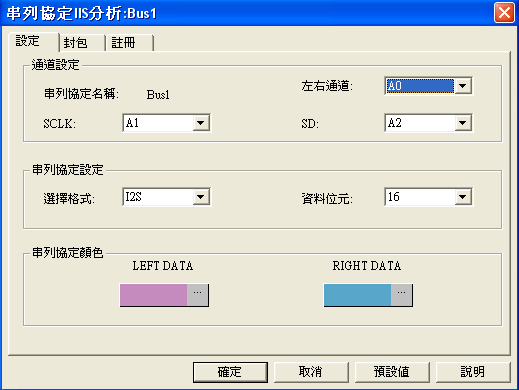

孕龍科技的IIS匯流排分析模組，可幫助使用者進行IIS匯流排分析，透過解碼模組可將訊號中的Data-L及Data-R數值直接顯示於螢幕上，孕龍科技IIS匯流排分析模組可依照待測IIS訊號格式讓使用者選擇Data bit長度為16、20、24、32 bits，方便使用者面對各種不同的IIS訊號均能順利分析。
- 規格說明
-
產品型號 LAP-C (322000) 支援系統 Windows 2000 / XP / Vista / Win 7 傳輸介面 USB2.0 (1.1) 通道數 32 取樣頻率 內部(時序)(非同步) 100Hz ~ 200MHz 外部(狀態)(同步) 100MHz 待測信號 頻寬 75MHz 觸發電壓範圍 -6V~+6V 觸發電壓解析度 ±0.1V 記憶體 記憶體容量 64Mbits 每通道記憶體深度 2Mbits 每通道波形資料壓縮 硬體壓縮最高256倍 觸 發 觸發方式 Pattern/Edge 觸發通道 32 CH 觸發延遲 YES 觸發階層 1 階 觸發計數 1~65535 時基範圍 5ps~10Ms 波形垂直縮放比例 1~5.5 操作介面語言 中文(簡體/繁體) / 英文 波形觸發分頁最大值 8192頁 脈波寬度觸發模組 隨主機贈送 相位誤差 < 1.5ns 電 源 電源 USB供電 (DC 5V, 500mA) 靜態消耗功率 1W 瞬間最大消耗功率 2W 最大輸入電壓 ±30V 輸入阻抗 500KΩ/10pF 安規認證 FCC / CE / WEEE / RoHS / REACH 產品體積 125mm x 92mm x 25mm 標準配備 測試線 16 pin * 1 / 8 pin * 2 / 2 pin * 1 / 1 pin * 1 測試鉤 36 支/包 USB線 1 安裝光碟 1 快速安裝手冊 1 攜帶包 1 Logic Cube 標準配件 Pulse Width Trigger Module ZEROPLUS I2C-SPI Control Center
(選購)
孕龍邏輯分析儀透過脈波寬度觸發模組可針對波形寬度進行觸發。
可提昇分析I2C及SPI匯流排時的工作效率，能夠記錄封包資料狀態。並且可以同步模擬I2C或SPI主從裝置狀態。
