+ 主要特點
-數位示波器/萬用表/頻率計三合一
- 頻寬: 20MHz-100MHZ
- 實際取樣速率100MS/s - 500MS/s
- 雙通道輸入，多種高級觸發功能
- 全自動量程功能，可調觸發靈敏度
- 豐富了20 種自動測量功能
- 支援U盤拷貝存儲，自帶鋰電池，便於長時間戶外工作
- 支援FFT功能
- 3.8英寸彩色液晶顯示幕，讓您在強光下也能清晰讀數

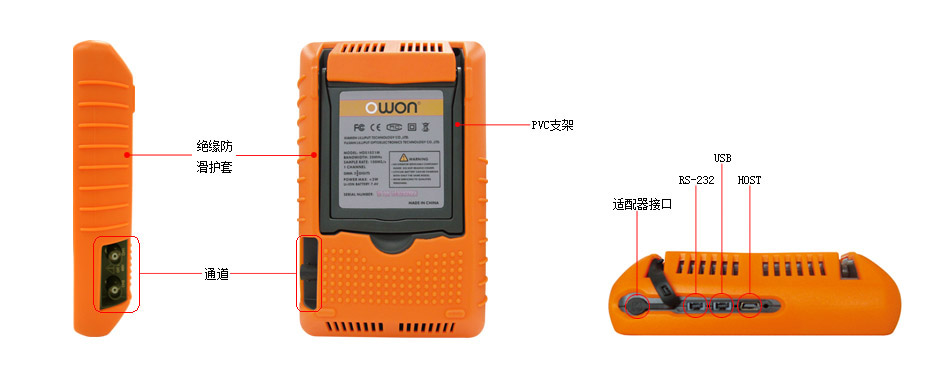

+ 產品圖示
|
型號 |
HDS1022M-N |
HDS2062M-N |
HDS3102M-N |
|
頻寬 |
20MHz |
60MHz |
100MHz |
|
即時取樣速率 |
100MS/s |
250MS/s |
500MS/s |
|
上升時間 |
≤17.5ns |
≤5.8ns |
≤3.5ns |
|
通道 |
雙通道 |
||
|
輸入阻抗 |
1MΩ±2%，與20pF±3pF 並聯 |
||
|
探頭衰減係數 |
1X，10X，100X，1000X |
||
|
最大輸入電壓 |
400V（PK-PK）CAT Ⅱ |
||
|
通道間的隔離度 |
50Hz(100:1)、10MHz（25：1） |
||
|
最大記錄長度 |
每通道6K個點 |
||
|
掃速範圍 |
5ns/div-100s/div 按 |
5ns/div-100s/div 按 |
|
|
1-2.5-5進制方式步進 |
1-2-5進制方式步進 |
||
|
取樣速率和延遲 |
±100ppm(任何≥1ms的時間間隔) |
||
|
時間精確度 |
|||
|
垂直解析度 |
8比特解析度，兩個通道同時採樣 |
||
|
靈敏度範圍 |
5mV/div -5V/div |
||
|
位移範圍 |
±10div |
±50V(500mV～5V) |
|
|
±2V(5mV～200mV) |
|||
|
直流增益精確度 |
±5% |
||
|
觸發類型 |
邊沿、視頻、交替觸發 |
||
|
觸發方式 |
自動、正常、單次 |
||
|
自動測量 |
峰-峰值、平均值、均方根值、頻率、週期、最大值、 |
||
|
最小值、頂端值、底端值、幅度、過沖、預沖、上升 |
|||
|
時間、下降時間、正脈衝、負脈寬、正占空比、負占空比 |
|||
|
、延遲A-B |
|||
|
波形測量 |
2個游標+20個自動測量 |
||
|
數學操作 |
加、減、乘、除、反相、FFT |
||
|
波形存儲 |
4組波形 |
||
|
數字萬用表 |
電壓、電流、電阻、電容、通斷、二極體 |
||
|
測量功能 |
|||
|
電壓量程 |
DCV:最大輸入電壓DC1000V |
||
|
ACV:最大輸入電壓AC750V(有效值) |
|||
|
電流 |
DCA:40mA、400 mA:(±1.5%±1字) |
||
|
10A:(±3%±3字) |
|||
|
ACA:40mA:(±1.5%±3字)、400 mA:(±2%±1字) |
|||
|
10A:(±5%±3字） |
|||
|
電容 |
51.2nF-100uF：±（3%+3個字） |
||
|
獨立的浮地 |
萬用表與示波器輸入地是隔離的 |
||
|
隔離通道 |
|||
|
程式控制特性/介面特性 |
|||
|
PC介面 |
USB、RS232介面 |
||
|
電源 |
電源適配/電池 |
||
|
電池供電 |
6小時鋰電池 |
||
|
顯示 |
|||
|
顯示類型 |
3.8 英寸的彩色液晶顯示 |
||
|
顯示解析度 |
640 水準×480 垂直圖元 |
||
|
顯示色彩 |
65535 色 |
||
|
顯示語言種類 |
中文簡體、英文、俄語、德語、西班牙語、波蘭語 |
||
|
物理特性 |
|||
|
尺寸 |
180mm ×113mm ×40mm |
||
|
重量 |
645g |
||
|
其他 |
|||
|
附件 |
兩支 1.2m 、1:1(10:1)示波器無源探極 |
||
|
一付萬用表測試筆 |
|||
|
一條USB或RS-232資料傳輸線 |
|||
|
一個大電流測量擴展模組 |
|||
|
一個小電容測量模組 |
|||
|
一支示波器探極調整工具 |
|||
|
一個符合所在國標準的電源適配器 |
|||
|
一張使用光碟 |
|||
|
持有證書 |
CE、FCC、CMC |
||
